CNS400K: Revolutionäre Schrottzerkleinerung seit 2001
Mit der Markteinführung in 2001 hat die Containerschere CNS 400 K ganz neue Verfahren zur Schrottzerkleinerung eingeführt.

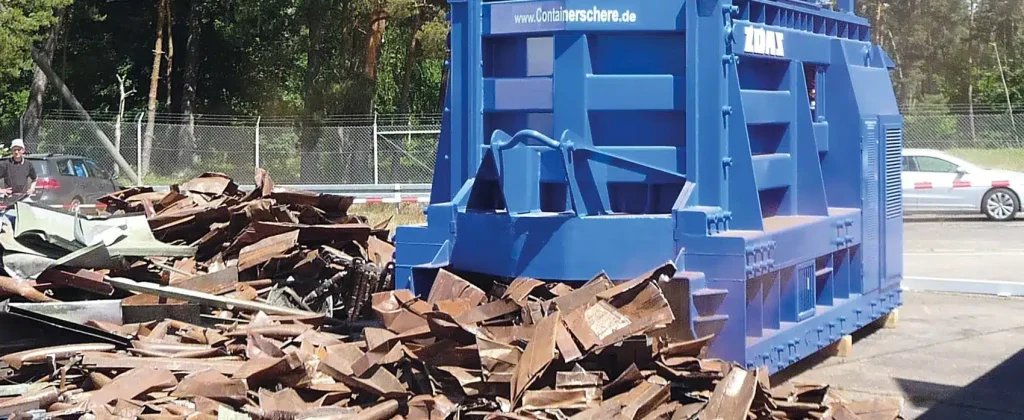

Mithilfe der Schwerkraft und durch die horizontale Bewegung eines Niederhalters, rutscht der von oben in die Schere eingeführte Schrott auf den Boden der Schere, wo er von einem horizontal verfahrenden Messerschlitten, gegen die Frontwand abgeschnitten wird. Mit der Schnittbewegung wird der zerkleinerte Schrott an der Frontseite der Schere herausgedrückt.
Dieser Bewegungsablauf wird ständig wiederholt, sodass die Schere vollautomatisch arbeitet und keinen Bediener benötigt.
In die Konstruktion der Containerschere sind mehr als 65 Jahre Erfahrungen der tschechischen Firma ZDAS a.s. in der Herstellung von Schrottaufbereitungsanlagen eingeflossen. Besondere Aufmerksamkeit wurde dem Verschleißschutz, der Verfügbarkeit und der Wartungsfreundlichkeit gewidmet. Über 300 verkaufte „Containerscheren“ sprechen als solide Lösung für sich.
Die kompakte und robuste Bauform, mit einem Gewicht von 25 t und einer Breite von nur 2,5 m, ermöglicht eine einfache Handhabung und Transport der Schere mit einem Hakenfahrzeug oder einem Tieflader.
Bei der Ausführung mit einem 96 kW Dieselmotor von Caterpillar der neuesten Generation ist ein autarker Betrieb, bei geringer Aufstellungsfläche und hoher Verfügbarkeit sichergestellt.
Vorteile
Vollautomatischer Automatikbetrieb, kein Bediener notwendig, da kein Vorverdichten über Flügeldeckel, Baggerfahrer kann während Betrieb andere Tätigkeiten wahrnehmen
Geringere Betriebs- und Verschleißkosten, da nur wenig bewegte Teile und Zylinder
Beschickung und Aufnahme des geschnittenen Schrottes von gleicher Position möglich, kein aufwendiges Rangieren des Baggers
Autarker Betrieb mit integriertem Dieselaggregat
Aufnahme und Transport mit Hakenlift-Fahrzeug oder Tieflader
Geringer Platzbedarf gegenüber stationären Scheren, ca. 3 x 6 m ausreichend
Schneiden von Profilen, Rohren und Langmaterial bis zu 10 m Länge möglich
Keine Montage- und Fundamentkosten zum Betrieb notwendig
Keine Baugenehmigung, da mobiles Aggregat
Die beim Schnitt eingeleiteten Kräfte in den Messerschlitten werden stets zentrisch zur Mitte eingeleitet, keine Verkantkräfte
Alle Innenflächen sind mit Hardox-Schleißblechen ausgekleidet und damit geringer Verschleiß
Die Schrottzuführung erfolgt von Oben, der Schrott rutscht automatisch durch die Bewegung des Vorverdichters nach
Der geschnittene Schrott wird an der Frontseite herausgeschoben und muss nicht kontinuierlich entfernt werden
Langjährige Erfahrung mit unterschiedlichsten Materialien und durch mehr als 300 im Einsatz befindliche Containerscheren
Mechanisch bearbeitete Führungsflächen gewährleisten eine genaue Führung des Niederhalters und Messerschlitten, ohne Klemmer
Genaues Nachstellen des Messerspaltes auch nach vielen Betriebsjahren, da Gleit- und Führungsleisten verschraubt und austauschbar
Einsatzgebiete
Betrieb auf Schrottsammelplätzen ohne Stromanschluss
Zur Reduzierung von Transportvolumen und besserer Auslastung von Abrollcontainern in der internen Logistik
Als Zusatzaggregat zum Abfangen von Kapazitätsspitzen an vorhandenen Schrottscheren
Zur Vorbehandlung von Schrotten an Shreddern
Zur Aufbereitung von Schrotten direkt an den Anfallstellen, wie Abbruchplätzen und direkte Anlieferung beim Endkunden
Zum getrennten Verarbeiten von NE-Metallen, ohne aufwendige Reinigungsarbeiten bei Großscheren
In Produktionsanlagen, da Beschickung mit Gabelstapler oder Hallenkran möglich
Als kostengünstige Alternative zu Großscheren bei Einsatz mehrerer Containerscheren nebeneinander mit einem Schrott-Umschlaggerät
Als Aufbereitungsanlage für Störstoffe aus dem Gewerbemüll, die nicht im Schredder weiterverarbeitet werden können
Technische Daten CNS400K neuester Generation
| Einheit | CNS 400 K | CNS 400 Ke | |
|---|---|---|---|
| Äußere Abmessungen (LxBxH) | m | 5,3 × 2,5 × 2,7 | 5,6 × 2,5 × 2,7 |
| Durchsatzleistung (z. B. Mischschrott): | t/Std. | 10 - 14 | 10 - 14 |
| Schneidkraft | kN | 4.000 | 4.000 |
| Schneidbreite | mm | 1.600 | 1.600 |
| Schneidhöhe | mm | ~ 420 | ~ 420 |
| Messer- und Gegenhalterhub | mm | 800 | 800 |
| Taktzeit | Sek. | 22 - 30 | 20 - 30 |
| Dieselverbrauch pro Tonne Schrott | l/t | 1,2 - 1,6 | - |
| Tankinhalt (Diesel) | l | 200 | - |
| Motorleistung Diesel/Elektr. | kW | 96 | 75 |
| Gesamtgewicht | t | 25,5 | 25 |
